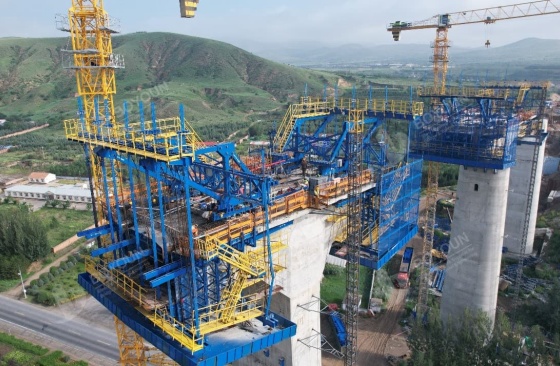

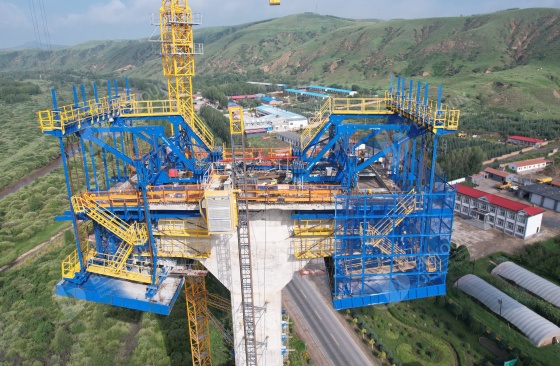

Boîte simple cellule simple Cantilever forme voyageur

Détails du produit

Description du produit Applications Avantages avantages livraison Foire aux questions

Description du produit

À propos de nousction

siN ° de catalogueple Boîte simple cellule Porte-à-F faux forme voyageur Se réfère à La poutre principale du pont adopte une seule boîte Section pour soutenir et verser le béton. Il est très utilisé dans la construction de ponts de moyenne portée, particulièrement approprié à la construction de coulée de suspension des poutres continues, des cadres en t, des cadres rigides continus et des ponts à haubanage.

Paramètres techniques

Boîte simplesimple cellule Porte-à-faux forme voyageur
Nombre de cadre rhombiquefOu une paire	4 PCS par paire
Portée typique de la poutre continue	32+48+32m; 48+56+48m; 40+64+40m; 48+80+48mLe cas échéant, 60+100+60m; 72+120+72m; 72+128+72m.
Longueur typique de la Table de jetée	9m; 12m; 15m; 18m
Poutre en porte-à-faux la plus lourde en Tonnage	À propos90-200T
Cantilever coulant longueur	3 à 5m
matériel	Q235B, Q355B Acier.
Configuration Standard	Botte principale, système de marche, système de suspension, système de support inférieur, système de coffrage
Options possibles	Système de Protection (Protection de support inférieur, Protection complète de façade), système hydraulique, accessoires de suspension

Applications

Pont de la rivière Duolun

Malaisie pont Saribas

Pont de la rivière Pulai en malaisie

Pour plus d’information sur le cas ↑

Avantages avantages

1. Structure Simple et conception normalisée.

2. Les noeuds principaux sont reliés par des broches, ce qui facilite l’assemblage et le démontage faciles, et permet d’économiser du temps et des ressources de travail.

3. Assurer la sécurité grâce à la modélisation Midas et au calcul de la force.

4. Poids léger et peut se déplacer de manière flexible et sans à-coup.

5. Rigidité élevée et petite déformation.

6. Le taux de normalisation dépasse 90%, ce qui démontre une grande polyvalence.

livraison

Foire aux questions

Q1. Comment connecter de grandes tiges?

A: il est simple et commode d’assembler de grandes tiges en utilisant des connexions de boulon.

Deuxième trimestre. Quel matériau est utilisé pour l’ancre arrière du form traveler?

A: l’ancrage arrière du voyageur de forme est fait d’armature laminée avec précision, qui A l’effort clair et une structure sûre et fiable.

3e trimestre. Quelles sont les caractéristiques du single Boîte simple celluleule Voyageur de forme cantilever?

A: les caractéristiques du single Boîte simple cell Porte-à-faux forme voyageur Inclure principalement: structure simple, force claire, poids léger, structure complète, opération facile, sécurité et fiabilité, etc. En même temps, il a également une efficacité de construction élevée, peut raccourcir la période de construction et réduire les coûts du projet.
